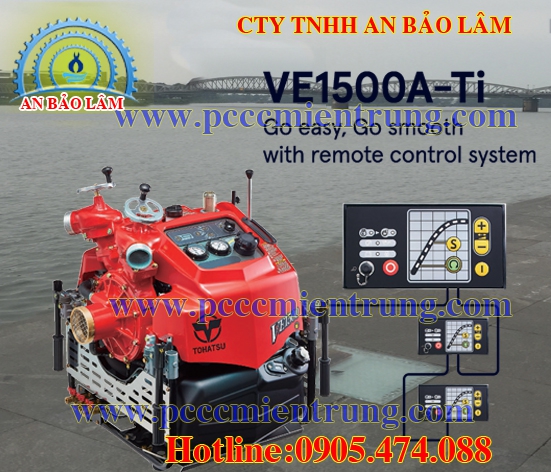

MÁY BƠM CHỮA CHÁY TOHATSU VE15000-W

MÁY BƠM CHỮA CHÁY DI ĐỘNG THUẬN TIỆN DI CHUYỂN CƠ ĐỘNG PHÙ HỢP CHO CÔNG TÁC PCCC

HƯỚNG DẢN SỬ DỤNG MÁY BƠM CHỮA CHÁY TOHATSU VE1500-W

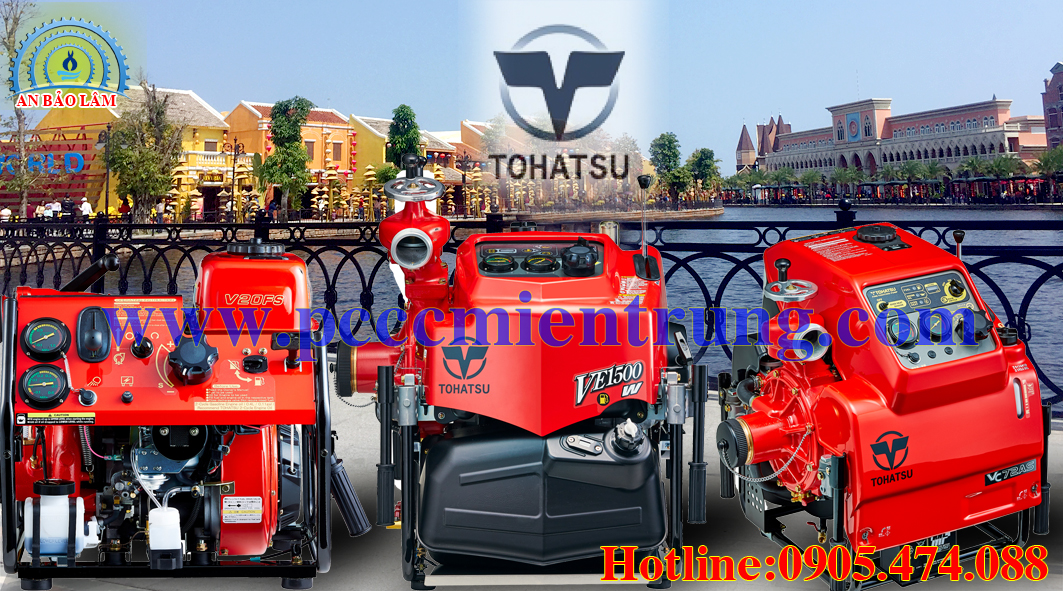

I. GIỚI THIỆU CHUNG MÁY BƠM CHÁY TOHATSU
Máy bơm chữa cháy động cơ 2 kì, hai xi lanh nằm thảng hàng nhiên liệu động cơ xăng ha nhớt, động cơ được giải nhiệt bằng nước

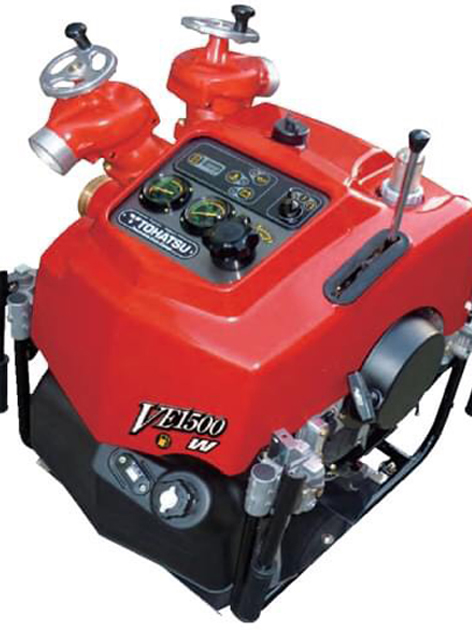

• Bơm chữa cháy TOHATSU VE1500-W

•

II. CÁC CHỨC NĂNG CHÍNH CỦA MÁY BƠM CHỮA CHÁY XĂNG HAI THÌ TOHATSU

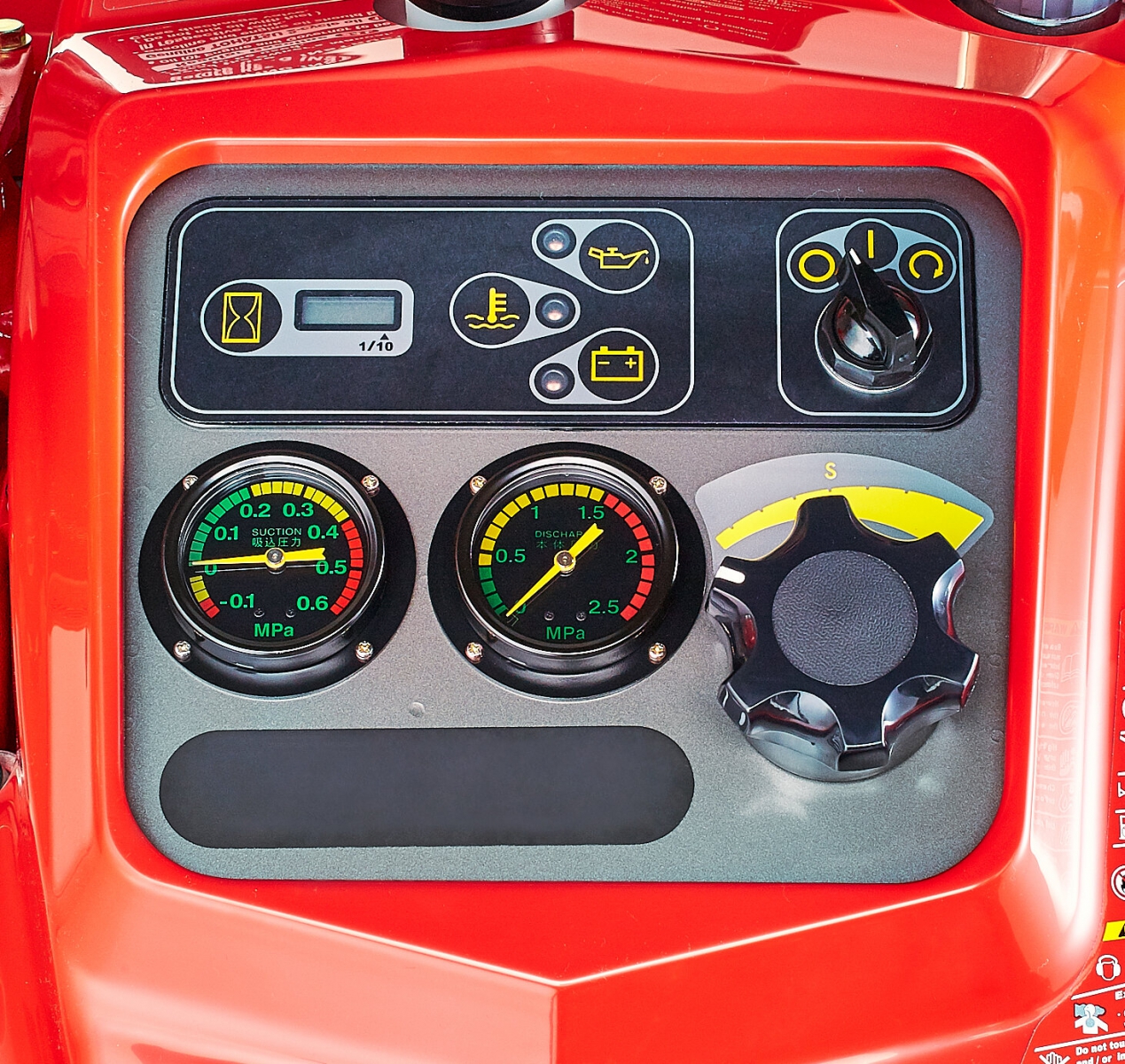

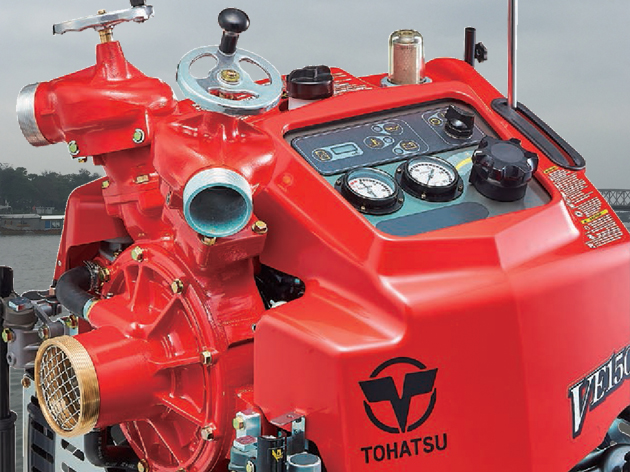

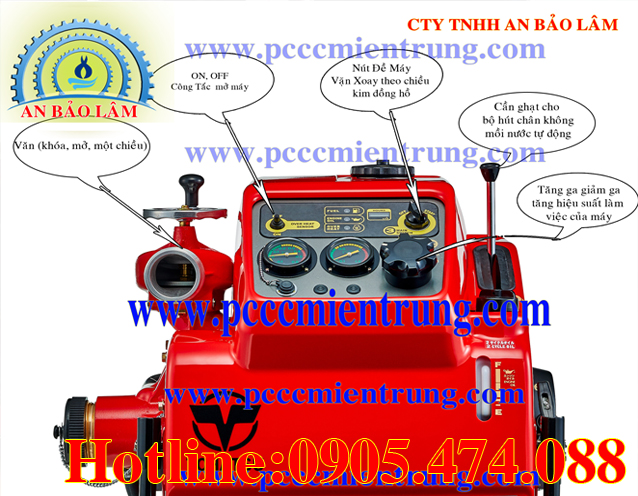

- Trên thân máy bơm có mặt nạ điều khiển, trên mặt nạ điều khiển gồm có

+ Đồng hồ đo áp lực nước
+ Đồng hồ đống hồ đo chân không
+ Công tắc khởi động động cơ
+ Công tắc tắt bật nguồn đèn báp
+ Cần ga tăng giảm tốc độ (công suất động cơ)

III. HƯỚNG DẨN VẬN HÀNH, KIỂM TRA BẢO TRÌ MÁY BƠM  CHỮA CHÁY ĐỘNG CƠ XĂNG TOHATSU

Hướng dẫn cách pha xăng- nhớt: Tỷ lệ 30 : 1/2 ( Trong đó 30 Lít Xăng sẽ pha với ½ Lít nhớt)
- Trước khi vận hành máy bơm cần phải kiểm tra
+  Đèn báo trạng thái hoạt động của máy bơm.
+  Kiểm tra điện bình ắc quy
+  Kiểm tra nhót bôi tron hút chân không (Nhớt bôi trơn hút chân không luôn phải có)
+  Kiểm tra nhiên liệu xăng
+  kiểm tra nước trong bể
+  Kiểm tra mở khóa xăng
+  Kiểm tra khóa hết van xả nước

III. CHÚ Ý  TRONG QUÁ TRÌNH KHI VẬN HÀNH MÁY BƠM CHỮA CHÁY ĐÔNG CƠ XĂNG PHA NHỚT TOHATSU :

-  Mở khóa xăng, bật công tắc bề bên phải để đề khởi động máy, khi máy nổ thì thả công tắc và một tay cầm núm ga và tăng ga lên và đồng thời tay còn lại cầm cần hút chân không kéo xuồng để hút nước lên, sau khi nước lên xả ra đường ống hút chân không thì trả cầm gạt chân không về vị trí ban đầu, khi nước được bơm lên thì mở van xả nước và tăng ga lên để nước bơm vào hệ thống bơm vào đường ống, sau khi vận hành xong thì trả ga về vị trí thấp nhất và bật công tắc về bên trái để tắt máy,
- Khi vận hành xong kiểm tra khóa xăng và khóa xăng lại.
- Máy bơm không được vận hành quá 10s khi không có nước làm mát,
- Máy bơm phải được kiểm tra và vận hành thường xuyên mổi tuần vận hành một lần
- Nhớt bôi trơn hút chân không phải luôn có
- Lúc chạy vận hành không được xả quá 3 lăng vì xả quá nhiều làm cho máy không có nước giải nhiệt dẩn đến bó máy
Nếu có sự cố nào giải quyết không được xin vui lòng liên hệ với công ty chúng tôi, chúng tôi sẵn sàng có những hỗ trợ kịp thời để hệ thống hoạt động hiệu quả hơn .
Công ty chúng tôi không chịu trách nhiệm về các sự cố xảy ra, nếu vận hành không đúng bản hướng dẫn trên và tự ý chỉnh sửa máy bơm.

Rất mong được sự hợp tác của quý khác hàng.

         Trân trọng kính chào.
Website: www.pcccmientrung.com
Email: thietbipcccmientrung@gmail.com
Email: pcccmientrung@gmail.com
Đừng ngại làm phiền, mà hãy nhắc máy lên gọi cho CTYTNHH AN BẢO LÂM chúng tôi sẽ tư vấn kỹ hơn, nếu cần mua máy hay thi công hệ thống chữa cháy, CTY sẵn lòng tư vấn và báo giá những thiết bị báo cháy,máy bơm chữa cháy dúp quý khách hàng.
Hotline: 0905474088.(0975465999 zalo) tư vấn mua hàng
Hotline: Ms Thảo: 0974.895.046 zalo tư vấn mua hàng
PHÒNG KỸ THUẬT
     CÔNG TY TNHH AN BẢO LÂM
 Hotline:Mr Bảo: 090.5474.088





SỔ TAY MÁY BƠM TOHATSU

HƯỚNG DẪN SỬ DỤNG
BẢO DƯỠNG VÀ SỬA CHỮA
MÁY BƠM CHỮA CHÁY TOHATSU
MODEL: VE 1500-W

THÀNH PHỐ ĐÀ NẴNG, THÁNG 03 NĂM 2024
I. MỤC LỤC……………………………………………………………………………..
II. Lời nói đầu…………………………………………………….………………………
III. Thông số kỹ thuật của máy bơm …………………………….……………………….
IV. Những điều khuyến cáo khi vận hành máy bơm: (DANGER, ARNING&CAUTION. Sự nguy hiểm, cảnh báo & thận trọng)
V. Những bộ phận chính …………………………………………………………………
VI. Sử dụng bảng điều khiển: (OK MONITOR, Được giám sát).
VII. Quy trình khởi động động cơ……………………………………………………….
VIII. Quy trình hút, xả nước……………………………………………………………..
IX. Quy trình dừng bơm…………………………………………………………………
X. Những điều lưu ý khi vận hành máy bơm chữa cháy tohatsu………………………..
XI. Những vấn đề cần xử lý sau khi vận hành máy bơm………………………………..
XII. Những điều cần lưu ý khi vận hành máy bơm khi nhiệt độ môi trường xuống thấp
XIII. Sử dụng phụ kiện.…………………………………………………………………
XIV. Công tác bảo dượng bảo quản…………………………………………………….
XV. Công tác kiểm tra định kỳ.…………………………………………………………
XVI. Khắc phục sự cố.………………………………………………………………….
XVII. Dụng cụ và phụ kiện.…………………………………………………………….
II LỜI NÓI ĐẦU
CÔNG TY TNHH AN BẢO LÂM TẠI TP. ĐÀ NẴNG
Là nhà phân phối độc quyền cấp I các loại máy bơm chữa cháy động cơ xăng hãng Tohatssu – Nhật Bản trân trọng cảm ơn qúy khách hàng đã tin tưởng lựa chon sản phẩm của Công Ty chúng tôi để trang bị cho Đơn vị, cơ sở của mình.
Máy bơm chữa cháy của hãng tohatsu, Nhật Bản chiếm lĩnh được niềm tin của thị trường là nhờ các đặc điểm nổi trội mà chưa có bất cứ loại máy bơm nào đạt được đó là.

1. Kết cấu gọn nhẹ.

2.

Cấu hình gọn nhẹ của máy bơm Tohatsu đáp ứng với yên cầu phản ứng nhanh khi xẩy ra cháy, nổ, với trọng lượng khô tối đa chỉ 94kg (207 Ibs), máy bơm tohatsu với hai người vận chuyển nhanh, dễ dàng và có thể đặt tại bất cứ vị trí nào xẩy ra cháy, kể cả những chỗ gồ ghề.

1. Động cơ có công suất và độ tin cây cao

Động cơ được thiết kế, chế tạo đặc biết giúp cho việc khởi động, hút, phun nước chữa cháy, nhanh, độ tin cậy cao, áp suất cột nước, lưu lượng nước chữa cháy phun ra lớn.

1. Độ ồn động cơ thấp.

Thiết kế giảm thanh động cơ được lắp đặt tại cổng vào và ra để giảm thiểu tiếng ồn động cơ.
4.Thiết kế vỏ bảo vệ bơm:
Phần vỏ bảo vệ bơm được thiết kế, lắp đặt tránh bị nước lọt vào bên trong động cơ và dễ dàng tháo rời khi cần sửa chữa bảo dưỡng. Đường viền của vỏ được thiết kế đẹp mắt và an toàn.
5.Bộ chế hòa khí tự động và được thiết kế độc đáo.
Nhờ bộ chế hòa khí tự động và mang tính độc đáo, động cơ được khởi động đễ dàng trong mọi điều kiện thời tiết và nhiệt độ môi trường quá thấp hoặc quá cao. Máy bơm Tohatsu không cần đến chức năng điều khiển le gió.
6. Hệ thống điều khiển:

 Các loại đồng hồ, nút điều khiển được bố trí tại bảng điều khiển giúp cho việc điều chỉnh vận hành được dễ dàng. Trên bảng điều khiển còn có hệ thống điều chỉnh OK để theo dõi quá trình vận hành máy bơm khi chữa cháy.
7. Đặc tính xả nhiên liệu để bảo vệ máy bơm:
 Máy bơm chữa cháy Tohatsu được trang bị van xả nhiên liệu trong khoang nổi thuận tiện cho việc xả nhiên liệu thừa trong bộ chế hòa khí. Nhiên liệu xả khói khoang nổi trong bộ chế hòa khí sẽ đảm bảo hệ thống khởi động vận hành tốt trong tương lai.
8. Bộ cảm biến bảo vệ động cơ khi quá nhiệt độ cho phép:
Bộ bảo vệ máy bơm trong trường hợp nhiệt độ vận hành quá cao được trang bị cho dòng bơm này đảm bảo cho động cơ không bị mất nước làm mát và bảo vệ bơm khi không xả nước. Thiết bị này sẽ tự động dừng động cơ khi nhiệt độ đạt đến mức 80 độ C. Công tắc được bố trí trên bộ cảm biến để điều khiển hoạt động của máy bơm trong tình trạng khẩn cấp.
9. Máy bơm được khởi động bằng bộ đề và bằng dây cuốn tự động.
Hai hệ thống này đảm bảo cho việc khởi động động cơ trong bất kỳ điều kiện nào.
10. Thích ứng với môi trường:
Với đặc điểm nổi bật chế tạo độc đáo, máy bơm chữa cháy Tohatsu thích ứng với các điều kiện môi trường sử dụng, chịu độ ẩm cao, độ nước mặn lớn và không làm ô nhiễm môi trường.
III. THÔNG SỐ KỸ THUẬT CỦA MÁY BƠM

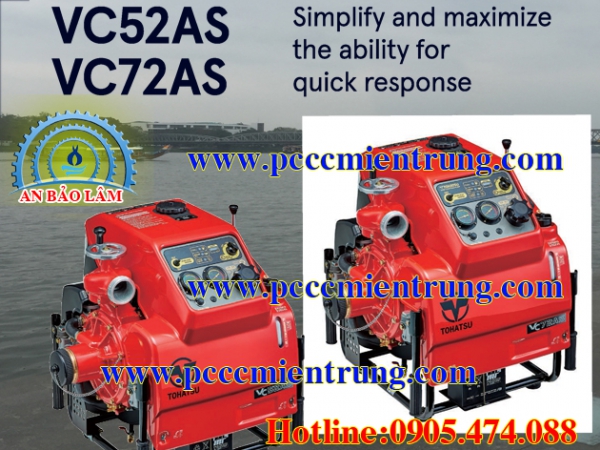

Chỉ số cơ bản	Đơn vị tính	VE 1500-W	VC72AS-VC52AS
1. Kích thước, trọng lượng
Dài x Rộng x Cao	Mm(in)	Khoảng 742x682x760 (29,2x26,8x29,9)	Khoảng 700x620x730 (27,6x24,4x28,7)
Trọng lượng	Kg(lbs)	Khoảng 95( 209)	Khoảng 85(187)
2. Động cơ
Kiểu		Động cơ xăng 2 kỳ, 2 xi lanh,  làm mát bằng nước	Động cơ xăng 2 kỳ, 2 xi lanh,  làm mát bằng nước
Đường kính x hành  trình x số xi lanh	Mm(in)	78x78(3,07x3,07)x2	76x68(2,99x2,68)x2
Dung tích xi lanh	Ml(in3)	746(45,52)	617(37,65)
Công suất kiểm định	Kw(PS)	40,5(55)	30(40,8)
Dung tích thùng xăng	L(US gals)	Khoảng 18(4,76)	Khoảng 18(4,76)
Tiêu hao nhiên liệu	L/H( US gals./H	Khoảng 20(5,28)	Khoảng 12(3,17)
Dung tích bình dầu  động cơ	L(US gals)	Khoảng 1,6(0,42)	Khoảng 1,6(0,42)
Bôi trơn		Pha đầu tự động	Pha đầu tự động
Hệ thống đánh lửa		Đ. Lửa C.D magneto bánh đà	Đ. Lửa C.D magneto bánh đà
Hệ thống khởi động		Khởi động bằng đề điện và tay kéo	Khởi động bằng đề điện và tay kéo
Đèn chiếu đêm*		12V-35W	12V-35W
Công suất Ăc quy		12V-16Ah/5Hr	12V-16Ah/5Hr
3. Guồng bơm
Kiểu		Bơm áp lực cao, một giai đoạn,  hút đơn	Bơm áp lực cao, một giai đoạn,  hút đơn
Khớp nối cửa xả		Khớp nối kiểu ren, tiêu chuẩn  JIS-B-9912 cho vòi cỡ 2-1/2" (82.5,5 ren/inch, góc của ren 55 độ)	Khớp nối kiểu ren, tiêu chuẩn  JIS-B-9912 cho vòi cỡ 2-1/2" (82.5,5 ren/inch, góc của ren 55 độ)
Khớp nối của hút		Khớp nối kiểu ren, tiêu chuẩn  JIS-B-9912 cho vòi cỡ 3-1/2" (110,4 ren/inch, góc của ren 55 độ)	Khớp nối kiểu ren, tiêu chuẩn  JIS-B-9912 cho vòi cỡ 3-1/2" (110,4 ren/inch, góc của ren 55 độ)
Áp suất, lưu lượng của bơm tại độ cao hút 3m -0,4Mpa -0,6Mpa -0,8Mpa -1,0Mpa	L/phút (US gals./phút	Hơn 2.050 (542) Hơn 1.800(476)  Hơn 1.500(296)	Hơn 1.700(449) Hơn 1.550(409) Hơn 1.300( 343) Hơn 950(251)
Phương pháp  mồi bơm		B. chân không cánh quạt quay	B. chân không cánh quạt quay
Độ cao hút tối đa	m(ft)	Khoảng 9(29,5)	Khoảng 9(29,5)
Cửa xả của máy bơm	Kết cấu	Kép	Đơn

Về những tính năng nổi trội của máy Bơm chữa cháy Tohatsu VE1500W

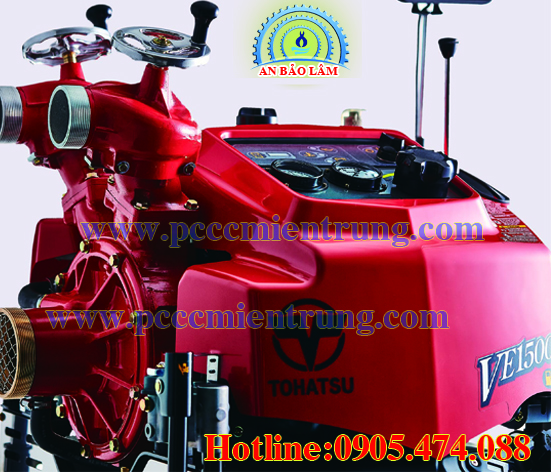

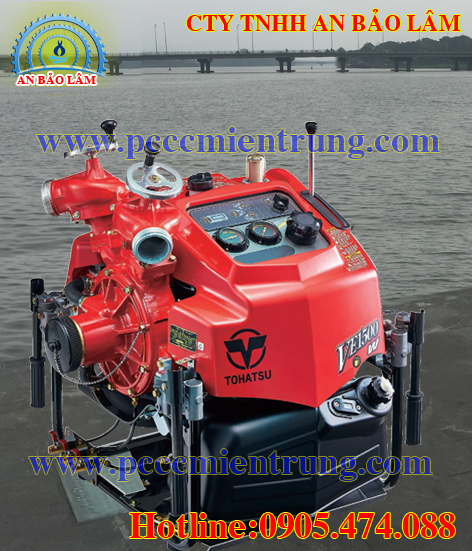

Máy bơm chữa cháy tohatsu VE1500W
1. Về trọng lượng máy nhỏ gọn
Về tính năng của máy rất phù hợp cho mõi môi trương ,thân máy được đúc hợp kim nhôm chống ăn mòn nhẹ bền chựu được nhiệt độ tốt ,hong hút và họng ra của máy cũng được đúc bắng gang chống an mon
Rất thuận tiện
2. về tính năng là máy bơm chữa cháy
Tính nắng của máy là dung cho việc bơm chữa cháy, đạt hiệu quả rất tố về lưu lượng nước cung như cột áp hút đẩy lên cao của máy
Đật tiêu chuẩn đo lương của bộ công an phòng cháy chữa cháy, nên nó được dung rộng rại cho nhiều nước phát triển .

Lưu lượng và cột áp máy bơm tohatsu VE1500W
3. Với thiết kê ưu việt khi máy hoạt động kim phun xăng tư động, hút chân không thuận tiện,và làm mát trưc tiếp bằng nước hút lên.

4. Máy bơm chữa cháy Tohatsu VE500W
Có chức năng mồi nước bắng hút chân không thuận tiên không phải mồi bằng tay
5. ưu thế của máy
Các thiết bị trên máy như đông hồ đo áp lực nươc hút của máy ,và đồng hồ nhơt báo trực tiêp lên bảng điều khiển
6. đặc biệt là bộ chế hòa khí tự động
Dễ vận hành không cần sưởi khi để máy lâu không vận hành
Đừng ngái gọi cho CTYTNHH AN BẢO LÂM, chúng tôi sẽ tư vấn kỹ hơn, nếu cần mua máy hay thi công hệ thống chữa cháy, CTY sặn lòng tư vấn và báo giá những thiết bị báo cháy,máy bơm chữa cháy dúp quý khách hàng
Mail:thietbipcccmientrung@gmail.com
Mail:pcccmientrung@gmail.com
Website: www.pcccmientrung.com
Hotline:Bảo: 0905474088.0975465999
Hotline:Thảo:0974.895.046



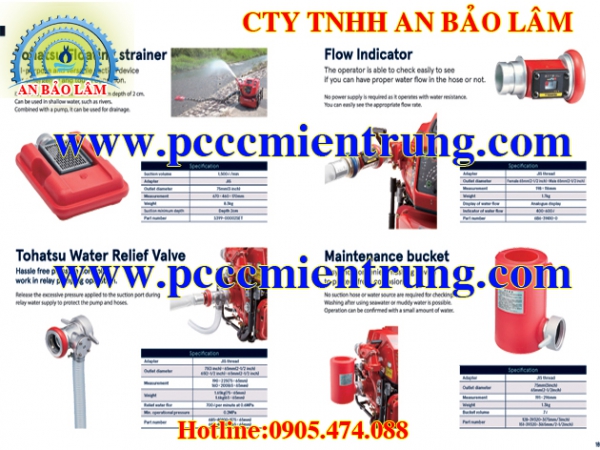

PHỤ KIỆN KIỆN MÁY BƠM PCCC TOHATSU VE1500

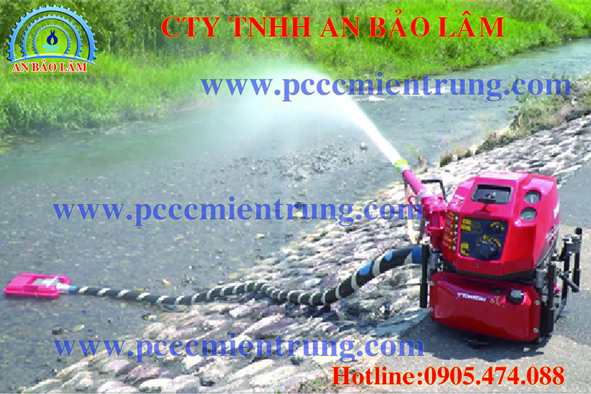

Tohatsu bộ lọc nổi MÁY BƠM VE1500

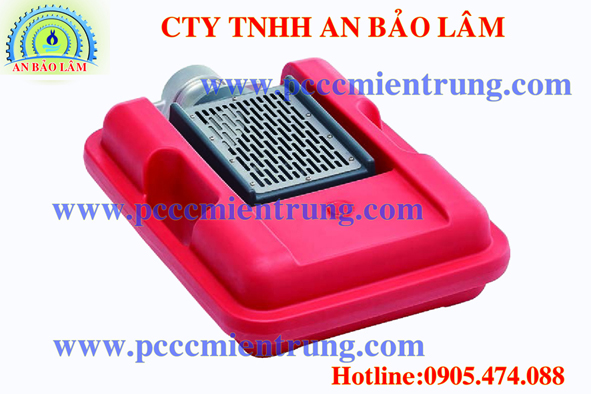

Tohatsu bộ lọc nổi
Thiết bị hút đa năng cho tình trạng khẩn cấp và khó khăn. Bơm có thể mồi nước ngay cả ở độ sâu tối thiểu 2 cm. Có thể được sử dụng ở vùng nước nông, như dòng suối nhỏ. Kết hợp với một máy bơm, bơm có thể được sử dụng để thoát nước.

Thông số kỹ thuật
Lưu lượng hút	1.500 l/phút
Bộ chuyển đổi	JIS
Đường kính xả	75mm (3 inch)
Kích thước	670x460x170mm
Trọng lượng	8.3kg
Chiều sâu hút tối thiểu	Sâu 2 cm
Mã	S399-00002SET

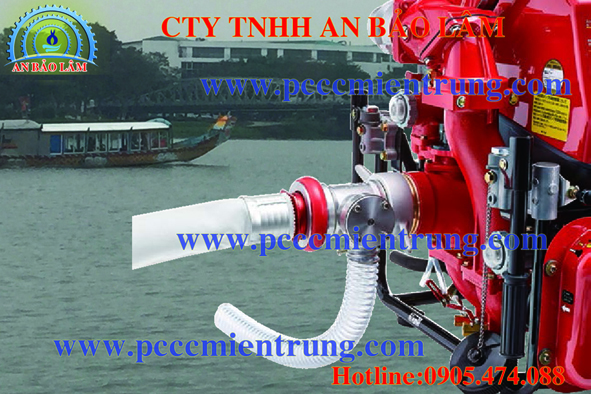

Van cửa xả nước Tohatsu VE1500
Kiểm soát áp suất trong hoạt động bơm tiếp sức. Giải phóng áp suất quá mức áp dụng cho cửa hút trong quá trình cấp nước rơle để bảo vệ máy bơm và ống mềm.

Thông số kỹ thuật
Bộ chuyển đổi	JIS ren
Đường kính xả	75(3 inch)x65mm(2-1/2 inch) 65(2-1/2 inch)x65mm(2-1/2 inch)
Kích thước	190x225(75x65mm) 160x200(65x65mm)
Trọng lượng	1. 65kg(75x65mm) 1.6kg(65x65mm)
Lưu lượng nước	700L/ phút tại 0.6MPa
Áp suất vận hành tối thiểu	0.2MPa
Mã	685-40100-1(75x65mm) 685-40140-1(65x65mm)

Ống bảo dưỡng máy tohatsu VE1500
Thiết bị xả dễ dàng và thuận tiện để bảo vệ khỏi ăn mòn.
  Không có ống hút hoặc nguồn nước được yêu cầu để kiểm tra. Có thể rửa sạch sau khi sử dụng nước biển hoặc nước bùn. Hoạt động có thể được xác nhận với một lượng nước nhỏ

Thông số kỹ thuật
Bộ chuyển đổi	JIS ren
Đường kính xả	75mm(3 inch) 65mm(2-1/2 inch)
Kích thước	191x296mm
Trọng lượng	1.3kg
Sức chứa	7L
Mã	128-39320-3  (75mm/3inch) 151-39320-3(65mm/2-1/2inch)
